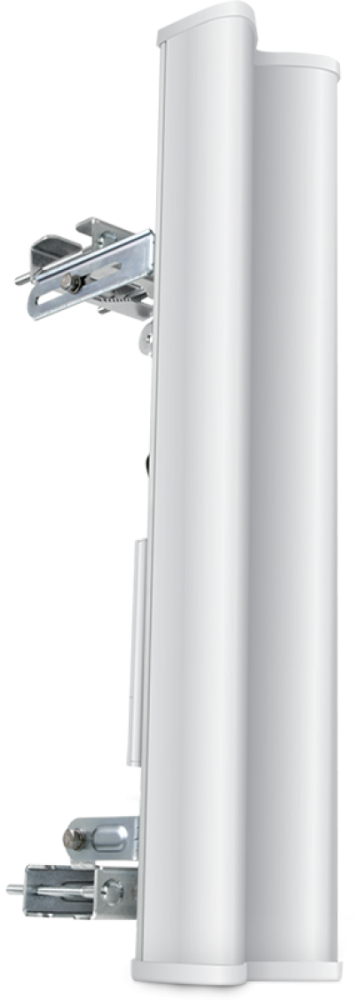

Sector Antenna Am-2G15-120
- Regular price
- 567 ₾
- Sale price
- 567 ₾
- Regular price
-
- აღწერა
- დოკუმენტაცია
Am-2G15-120 არის 2.4 გიგაჰერც სიხშირეზე მომუშავე სექტორული ანტენა, რომელიც განკუთვნილია წერტილი-მრავალწერტილი კავშირის მოსაწყობად. მოწყობილობა უზრუნველყოფს სიგნალის გავრცელებას 120 გრადუსიანი კუთხით და გაძლიერებას 16dB - ით.
სიგნალის ხარისხი dBm-ს მიხედვით
უსადენო კავშირის სიგნალი იზომება დეციბელებში (dB) უარყოფითი ნიშნულით, შესაბამისად რაც უფრო ახლოსაა ნულთან აღნიშნული ნიშნული სიგნალის ხარისხიც უმჯობედსება.
0dBm დან - (-50dBm)-მდე: მაღალი ხარისხის სიგნალი (აღნიშნულ შედეგის მიღების შემთხვევაში საჭიროა ანტენას დაეწიოს გადამცემი სიმძლავრე)
(-50dBm) დან - (-60dBm)-მდე: კარგი ხარისხის სიგნალი
(-60dBm)-დან - (-70dBm)-მდე: საშუალო ხარისხის სიგნალი
(-70dBm)-დან ზევით: დაბალი ხარისხის სიგნალი
სექტორული ანტენები
დასახელება |
AM-2G15-120 |
AM-5G16-120 |
AM-5G19-120 |
AM-5G20-90 |
AP-5AC-90-HD |
AM-5AC22-45 |
სამუშაო სიხშირე (GHz) |
2.3-2.7 |
5.10 - 5.90 |
5.15 - 5.85 |
5.15 - 5.85 |
5.15 - 5.85 |
5.10 - 5.85 |
ანტენის გაძლიერება (dBi) |
15.0-16.0 |
15.0-16.0 |
18.6-19.1 |
19.4-20.3 |
22 |
22 |
პოლარიზაცია |
ვერტიკალური და ჰორიზონტალური |
ვერტიკალური და ჰორიზონტალური |
ვერტიკალური და ჰორიზონტალური |
ვერტიკალური და ჰორიზონტალური |
ვერტიკალური და ჰორიზონტალური |
ვერტიკალური და ჰორიზონტალური |
ჰორიზონტალური პოლარიზაციის გაშლის კუთხე (°) |
123 |
137 |
123 |
91 |
3 x 30 |
45 |
ვერტიკალური პოლარიზაციის გაშლის კუთხე (°) |
118 |
118 |
123 |
85 |
3 x 30 |
45 |
ელექტრონული გაშლის კუთხე (°) |
9 |
8 |
4 |
4 |
8 |
4 |
ელექტრონული დახრის კუთხე (°) |
4 |
4 |
2 |
2 |
2 |
2 |
Max. VSWR |
1.5:1 |
1.5:1 |
1.5:1 |
1.5:1 |
1.75:1 |
1.5:1 |
პოლარიზაციებს შორის იზოლაცია (dB) |
28 |
22 |
28 |
28 |
30 |
30 |
ზომები (მმ) |
700 x 145 x 93 |
367x63x41 |
700x145x79 |
700x145x93 |
322.6 x 201.5 x 1300 |
750 x 215 x 94 |
წონა (კგ) |
4.0 |
1.1 |
5.9 |
5.9 |
13.1 |
6 |
ტექნიკური დოკუმენტაცია
Datasheet
სახელმძღვანელო
Quick Start Guide
