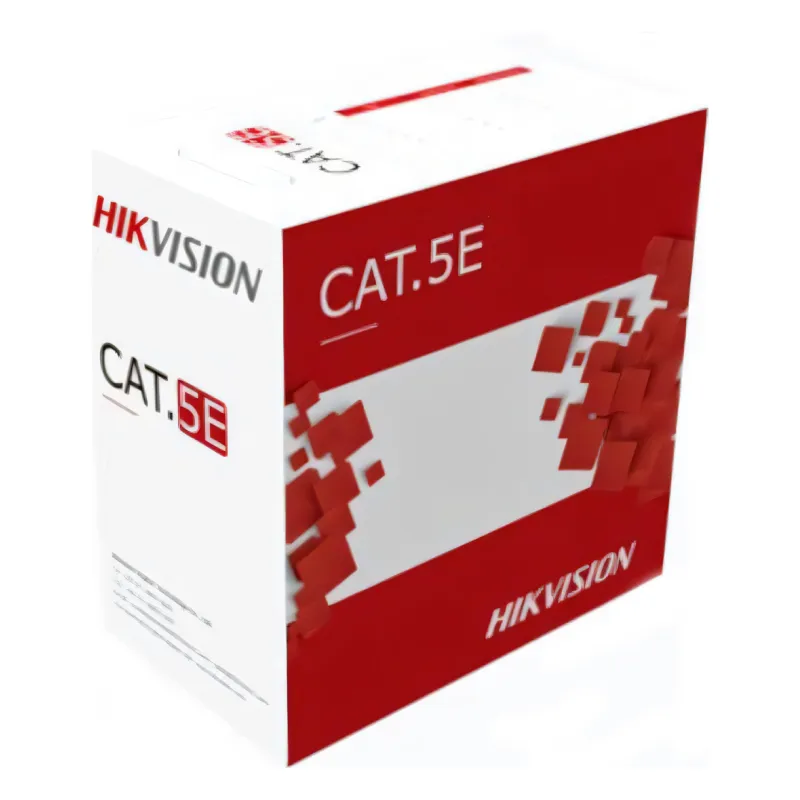

ქსელის კაბელი UTP CAT 5e, outdoor, DS-1LN5EO-UU/E

წარმადობა

სიხშირული ზოლი

100 MHz

წინაღობა (Ω)

100 Ω

გამტარი

გამტარის მასალა

სუფთა სპილენძი

გამტარის ტიპი

მთლიანი (Solid)

სისქე (AWG)

24 AWG

წყვილები

4

დიელექტრიკი

HDPE

ეკრანირება

ეკრანირება

U/UTP (არაეკრანირებული)

გარსი და ცეცხლმედეგობა

გარსის მასალა

PE (გარე)

გარე გამოყენება (კაბელი)

PE jacket, UV resistant

ფორმატი

კატეგორია

Cat5e

დამუშავება

ბუხტა (Bulk)

სიგრძე

305 m (1000.7 ft)

ფერი

შავი

გარე დიამეტრი

5 mm (0.197 in)

სპეციფიკაცია

მოდელი

DS-1LN5EO-UU/E

საცნობარო სტანდარტი

ISO/IEC11801, ANSI/TIA-568.2-D, RoHS 2.0

ცეცხლმედეგობა

CPR Fca

გამტარის დიამეტრი

0.50 ± 0.01 mm

იზოლაციის მასალა

HDPE

იზოლაციის დიამეტრი

0.88 ± 0.03 mm

იზოლაციის სისქე

0.55 ± 0.03 mm

გარსის დიამეტრი

5.0 ± 0.3 mm

გარსის ფერი

Black

Rip-cord ძაფი

Yes

გამყოფი

No

გარსის ფიზიკური თვისებები: დაძველებამდე

Tensile strength ≥ 10 Mpa;
Elongation ≥ 300%

გარსის ფიზიკური თვისებები: დაძველების პერიოდი

100°C × 24h × 10d

გარსის ფიზიკური თვისებები: დაძველების შემდეგ

Tensile strength ≥ 12.5 Mpa;
Elongation ≥ 125%

გარსის ფიზიკური თვისებები: ცივზე მოღუნვა

-20 ± 2°C × 4h, 8 × cable O.D, no visible cracks

ელექტრული მახასიათებლები (20°C)

წინაღობა 1.0-100.0 MHz

100 ± 15 Ω

დაყოვნების სხვაობა 1.0-100.0 MHz

≤ 45 ns/100 m

წინაღობა მუდმივ დენზე

≤ 9.38 Ω/100 m

გამტარების წინაღობის დისბალანსი მუდმივ დენზე

≤ 2.0%

შეფუთვის ზომები

350 mm × 350 mm × 200 mm

წონა

8.2 ± 0.5 kg

გარემოს ტემპერატურა

-20°C to 75°C

სამუშაო ძაბვა

≤60 V

ტექნიკური მახასიათებლები (100 m)

1 MHz

ATT (20 ℃) ≤ (dB) 2.0;
RL ≥(dB) 20.0;
NEXT ≥(dB) 65.3;
PS NEXT ≥(dB) 62.3;
EL FEXT ≥(dB) 63.8;
PS EL FEXT ≥(dB) 60.8;
Phase delay ≤(ns) 570

4 MHz

ATT (20 ℃) ≤ (dB) 4.0;
RL ≥(dB) 23.0;
NEXT ≥(dB) 56.3;
PS NEXT ≥(dB) 53.3;
EL FEXT ≥(dB) 52.0;
PS EL FEXT ≥(dB) 49.0;
Phase delay ≤(ns) 552

8 MHz

ATT (20 ℃) ≤ (dB) 5.8;
RL ≥(dB) 24.5;
NEXT ≥(dB) 51.8;
PS NEXT ≥(dB) 48.8;
EL FEXT ≥(dB) 45.9;
PS EL FEXT ≥(dB) 42.9;
Phase delay ≤(ns) 547

10 MHz

ATT (20 ℃) ≤ (dB) 6.5;
RL ≥(dB) 25.0;
NEXT ≥(dB) 50.3;
PS NEXT ≥(dB) 47.3;
EL FEXT ≥(dB) 44.0;
PS EL FEXT ≥(dB) 41.0;
Phase delay ≤(ns) 545

16 MHz

ATT (20 ℃) ≤ (dB) 8.2;
RL ≥(dB) 25.0;
NEXT ≥(dB) 47.2;
PS NEXT ≥(dB) 44.2;
EL FEXT ≥(dB) 39.9;
PS EL FEXT ≥(dB) 36.9;
Phase delay ≤(ns) 543

20 MHz

ATT (20 ℃) ≤ (dB) 9.3;
RL ≥(dB) 25.0;
NEXT ≥(dB) 45.8;
PS NEXT ≥(dB) 42.8;
EL FEXT ≥(dB) 38.0;
PS EL FEXT ≥(dB) 35.0;
Phase delay ≤(ns) 542

25 MHz

ATT (20 ℃) ≤ (dB) 10.4;
RL ≥(dB) 24.3;
NEXT ≥(dB) 44.3;
PS NEXT ≥(dB) 41.3;
EL FEXT ≥(dB) 36.0;
PS EL FEXT ≥(dB) 33.0;
Phase delay ≤(ns) 541

31.25 MHz

ATT (20 ℃) ≤ (dB) 11.7;
RL ≥(dB) 23.6;
NEXT ≥(dB) 42.9;
PS NEXT ≥(dB) 39.9;
EL FEXT ≥(dB) 34.1;
PS EL FEXT ≥(dB) 31.1;
Phase delay ≤(ns) 540

62.5 MHz

ATT (20 ℃) ≤ (dB) 17.0;
RL ≥(dB) 21.5;
NEXT ≥(dB) 38.4;
PS NEXT ≥(dB) 35.4;
EL FEXT ≥(dB) 28.1;
PS EL FEXT ≥(dB) 25.1;
Phase delay ≤(ns) 539

100 MHz

ATT (20 ℃) ≤ (dB) 22.0;
RL ≥(dB) 20.1;
NEXT ≥(dB) 35.3;
PS NEXT ≥(dB) 32.3;
EL FEXT ≥(dB) 24.0;
PS EL FEXT ≥(dB) 21.0;
Phase delay ≤(ns) 538
