პროდუქტის კოდი: #ALL-002861

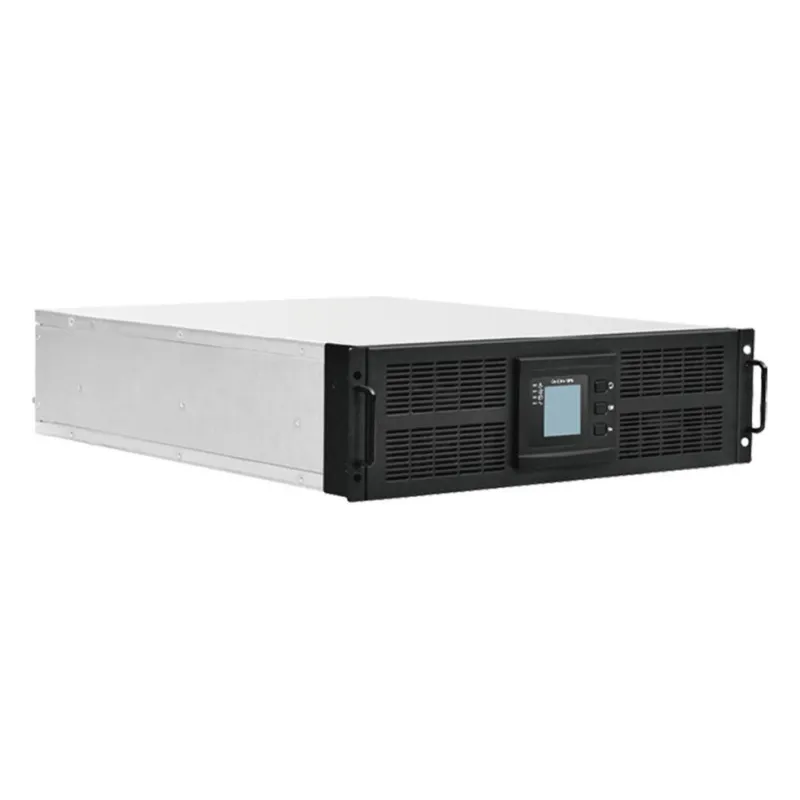

მოდულარული უწყვეტი კვების წყარო (UPS) - მოდული 20KVA / 20KW

KSTAR · HPM3320E-RM

მოდულარული უწყვეტი კვების წყარო (UPS) - მოდული 20KVA / 20KW

  • სიმძლავრე (VA)20 000 VA
  • სიმძლავრე (W)20 000 W
7 387.38 ₾

დღგ-ს ჩათვლით

  • მარაგშია
7 387.38 ₾

დღგ-ს ჩათვლით

  • მარაგშია
რაოდენობა
1

გადახდაბარათითსაბანკო გადარიცხვით
ტექნიკური დოკუმენტაცია (ახალ ჩანართში)

შეადარე მსგავსს

სრული შედარება

აღწერა

Kstar-ის RM სერიის უწყვეტი კვების მოდული, წარმოადგენს მოდულარულ UPS-ს, რომლის მუშაობისთვის საჭიროა HPM3320E სერიის ძალოვან კაბინეტთან ინტეგრაცია. ერთი მოდულის სიმძლავრე 20 კილვატია და შეუძლია 5 ასეთივე მოდულთან პარალელურ რეჟიმში მუშაობა, მსგავსი სისტემა საშუალებას იძლევა გაიზარდოს UPS-ის დადგმული სიმძლავრე მოთხოვნილი დატვირთვის შესაბამისად.

სპეციფიკაცია 44

სპეციფიკაციის PDF-ის გახსნა(ახალ ჩანართში)

ტევადობა

სიმძლავრე (VA)
20 000 VA
სიმძლავრე (W)
20 000 W
ტოპოლოგია
Online (ორმაგი გარდაქმნა)

გამომავალი

გამომავალი ძაბვა
380 V AC, 400 V AC, 415 V AC

შემავალი

შემავალი ძაბვის დიაპაზონი
138-305 V AC (40% load);
305-485 V AC (100% load)
შემავალი კონექტორი
3Ph+N+PE

ფიზიკური

მონტაჟი
2U rack module
ზომები
440 × 86 × 620 mm (17.32 × 3.39 × 24.41 in)
წონა
21 kg (46.3 lb)

სრული სპეციფიკაცია

მწარმოებლის მონაცემები, 35 პარამეტრი

ტექნიკური მახასიათებლები

სიმძლავრე (VA/W), მოდული
HPM3320E-RM (20K)

შესასვლელი

ნომინალური ძაბვა (Vac)
380/400/415 (3Ph+N+PE)
სამუშაო ძაბვის დიაპაზონი (Vac)
138~305 for 40% load;
305~485 for 100% load
სიმძლავრის კოეფიციენტი
≥0.99
ჰარმონიული დამახინჯება (THDi)
≤3% (100% Linear load)
Bypass ძაბვის დიაპაზონი (Vac)
Max. voltage: 220: +25% (Optional +10%, +15%, +20%);
230: +20% (Optional +10%, +15%);
240: +15% (Optional +10%);
Min. voltage: -45% (Optional -10%, -15% -20%, -30%)
Bypass სიხშირის დიაპაზონი (Hz)
50/60±10%

გამოსასვლელი

ნომინალური ძაბვა (Vac)
380/400/415 (3Ph＋N＋PE)
ძაბვის რეგულაცია
±1%
გამოსასვლელი სიხშირე (Hz)
Line mode: Synchronize with input, when the input frequency >±10% (±1%/±2%/±4%/±5% optional), output 50/60 (±0.1);
Bat. mode: (50/60±0.1%)
კრest-ფაქტორი
3:1
ჰარმონიკული დამახინჯება (THDv)
≤1% with linear load;
≤3% with nonlinear load
გადატვირთვა ინვერტორის რეჟიმში
≤110% 60min, ≤125% 10min, ≤150% 1min, >150% 1.2s shut down inverter
გადატვირთვა Bypass რეჟიმში
30℃: 135% for long term;
40℃: 125% for long term;
>1000%, 100ms

ეფექტურობა

AC რეჟიმი
Up to 95.8%
ECO რეჟიმი
Up to 99%
HECO რეჟიმი
Up to 99%

ბატარეა

ბატარეის ტიპი
VRLA (Lead acid maintenance free battery)
აკუმულატორის ძაბვა (Vdc)
±180/192/204/216/228/240/252/264/276/288/300 (30/32/34/36/38/40/42/44/46/48/50pcs, 36pcs default, 36~50pcs output power factor 1.0, 32~34pcs output power factor 0.9, 30pcs output power factor 0.8)
დამუხტვის დენი (მაქს.) (A)
18

მართვა

LCD დისპლეი
Line voltage, Bypass Mode, Battery Low, Battery Fault, Overload & UPS Fault
განგაში
Line Failure, Battery Low, Overload, System Fault
საკომუნიკაციო პორტები
RS232, RS485, Parallel, LBS, BMS, Dry contact port, Relay card (Optional), SNMP card (Optional), Battery temperature sensor (Optional)

სისტემის ფუნქციები

გადახურება
Line Mode: Switch to Bypass;
Backup Mode: Shut down UPS immediately
თვითდიაგნოსტიკა
Upon Power On and Software Control
გენერატორის შესასვლელი
Support
EPO
Shut down UPS immediately

გარემო პირობები

სამუშაო ტემპერატურა (℃)
0~40
შენახვის ტემპერატურა (℃)
-25~55
ტენიანობის დიაპაზონი
0~95% (Non condensing)
სიმაღლე ზღვის დონიდან (მ)
<1000, derating required when >1000

ფიზიკური

ზომები სიგანე×სიღრმე×სიმაღლე (მმ), ენერგომოდული
440×620×86 (2U)

სტანდარტები

უსაფრთხოება
IEC/EN 62040-1, IEC/EN 62477-1
EMC
IEC/EN 62040-2 (IEC 61000-2-2, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11)
წარმადობა
IEC 62040-3: 2021, EN IEC 62040-3: 2021
