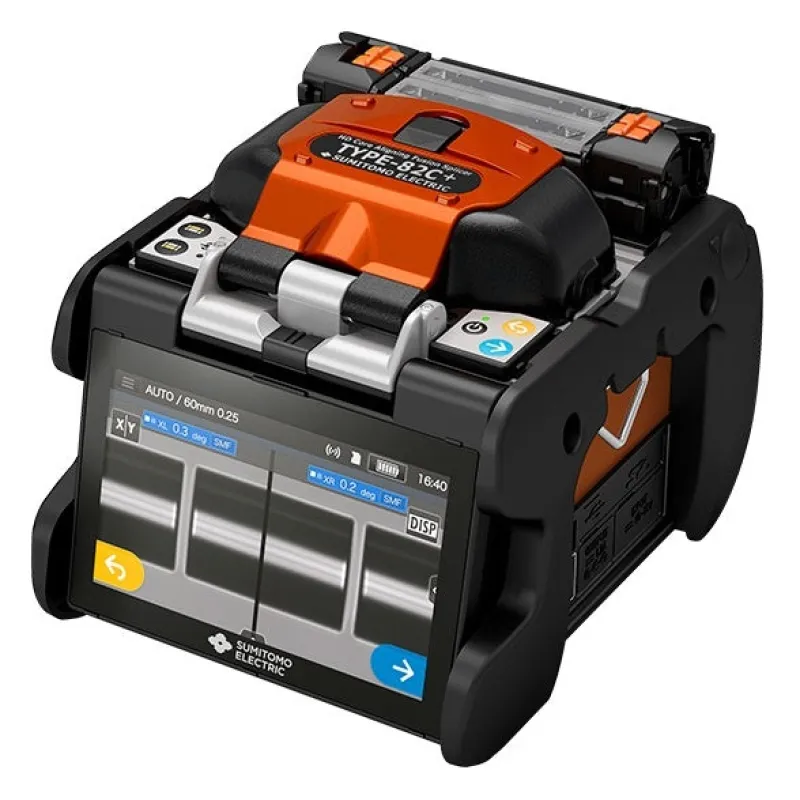

ოპტიკური კაბელის შესადუღებელი Sumitomo TYPE-82C+

კვება და დაცვა

კვების წყარო

AC 100 ~ 240V, 50/60Hz (ADC-16);
DC 10 ~ 15V;
Li-ion battery pack BU-16

ბატარეა

ბატარეა

BU-16

თავსებადობა

თავსებადობა

SMF (G.652), MMF (G.651), DSF (G.653), NZDSF (G.655), BIF (G.657), CSF (G.654), EDF

ფიზიკური

ინსტრუმენტის ტიპი

შესადუღებელი აპარატი

ზომები

128 × 130 × 154 mm (5.04 × 5.12 × 6.06 in)

წონა

2.2 kg (4.85 lb)

ოპტიკური ბოჭკოს მოთხოვნები

მასალა

Silica glass

ბოჭკოების რაოდენობა / პროფილის ტიპები

Single / SMF(G.652), MMF(G.651), DSF(G.653), NZDSF(G.655), BIF(G.657), CSF(G.654), EDF

ბოჭკოს დიამეტრი

Cladding diameter : 80 ~ 150μm, Coating diameter : 100 ~ 1,000μm

სკალვის სიგრძე

5 ~ 16mm with coating clamp

სტანდარტული მახასიათებლები

შედუღების დანაკარგი (ტიპური)*1

SMF : 0.01dB, MMF : 0.01dB, DSF : 0.03dB, NZDSF : 0.03dB

უკუ დანაკარგი (ტიპური)

60dB or greater

შედუღების დრო (ტიპური)

5sec(SM G652 Quick Mode), 7sec(SM G652 Std. Mode), 7sec(Auto Mode)

გაცხელების დრო (ტიპური)

8sec (FPS-61-2.6 sleeve, S60mm 0.25 Quick Mode )

ბოჭკოს ხედი და გადიდება

2 CMOS cameras observation,;
380X (zoom : 760X) for X or Y single axis view, 270X for both X & Y dual axis view

სიმტკიცის ტესტი

1.96 ~ 2.09N

თავსებადი დამცავი გილზა

60mm, 40mm & Sumitomo Nano sleeves

პროგრამები

შედუღების პროგრამები

Max. 300, 74 are pre-optimsed, 226 editable by user

გაცხელების პროგრამები

Max. 100, 27 are pre-optimsed, 73 editable by user

შედუღების სურათის შენახვა / შედუღების მონაცემების შენახვა

200 images / 10,000 splice data (internal memory only) 50,200/20,000 (with 8GB SD card)

ფუნქციები

შედუღება მილევით

0.1dB to 15dB in 0.1dB increments

უნივერსალური დამჭერები

Provided, 200μm, 900μm tight & loose buffer fiber

შებრუნებადი დამჭერები დაფარვისთვის

Provided

ორი ავტომატური დამოუკიდებელი ღუმელი

Provided

ღუმელის დამჭერის მუშაობის არჩევა მომხმარებლის მიერ

Provided

ჩაშენებული სასწავლო ვიდეო

Provided

ბოჭკოს ავტომატური ამოცნობა

SMF / MMF / DSF / NZDSF / BIF / Other

რკალის ავტომატური კალიბრაცია

Automatically compensates for environmental condition changes

დარჩენილი შედუღების და გაცხელების ციკლების ჩვენება

Provided (Battery mode)

უსადენო LAN კავშირი (ოფცია)*3

Provided

ზომა / წონა

ზომა

128(W) x 154(D) x 130(H) mm (without anti-shock rubber)

მონიტორი

5.0" touch screen color LCD display

კლემები

DC გამოსასვლელი

DC 12V (for JR-6+)

USB პორტი

USB 2.0 (mini-B type)

მეხსიერების მატარებელი

SD / SDHC memory card MAX32GB

კვება

AC შესასვლელი

AC 100 ~ 240V, 50/60Hz (ADC-16)

DC შესასვლელი

DC 10 ~ 15V

აკუმულატორი

Li-ion 10.8V, 6,400mAh (BU-16)

სპეციფიკაცია

ექსპლუატაციის პირობები

Altitude : 0 ~ 6,000m, Temperature : -10 ~ +50°C, Humidity : 0 ~ 95% (non-condensing),;
Wind velocity : up to 15m/sec

შენახვის პირობები

Temperature : -40 ~ +80°C, Humidity : 0 ~ 95% (non-condensing), Battery : -20 ~ +30°C (long term)

ელექტროდების რესურსი *4

6,000 arc discharges

პროგრამის განახლებები

Internet

მონაცემთა მართვა

Can be stored, edited and analyzed by dedicated PC software

გარემოსადმი მდგრადობა

დარტყმაგამძლეობა (ვარდნა)

Drop from 76cm on 5 faces (excluding top face)

დარტყმისადმი მდგრადობა

Equivalent to IK07 on LCD monitor (Protected against; 2J impact, it is equivalent to a 500g force from 40cm)

წყალგამძლეობა

Equivalent to IPx2 (Operates normally after being exposed to water dripping; at 3mm/min. for at least 2.5 min on each of 4 surfaces tilted at 15°)

მტვერგამძლეობა

Equivalent to IP5x (Operates normally after 8 hours in a test; chamber with circulating dust particles smaller than 75 m)
