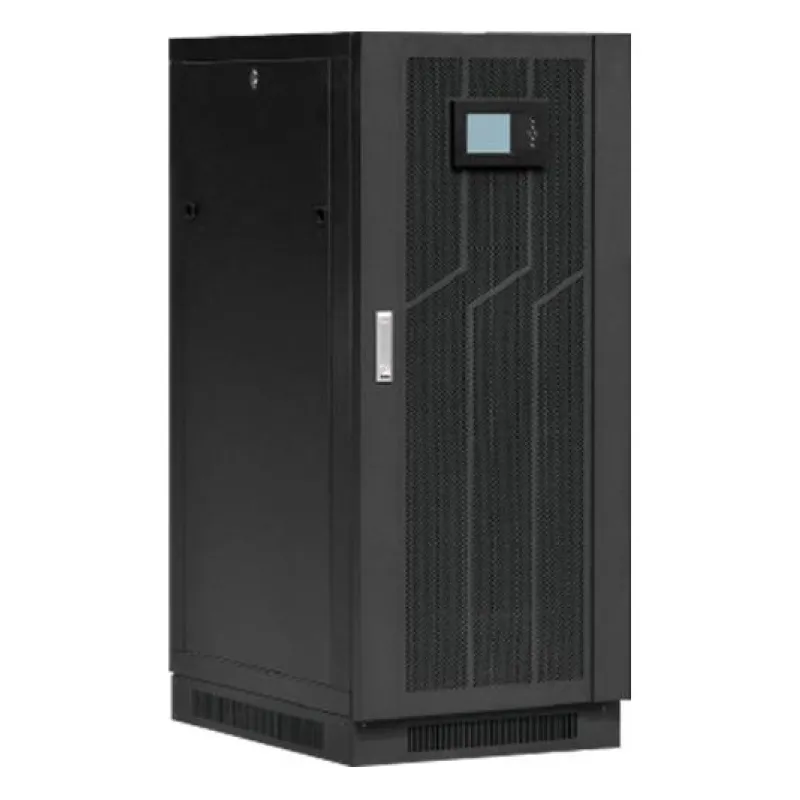

მოდულარული უწყვეტი კვების წყარო (UPS) - ძალოვანი კაბინეტი 100KVA / 100KW

ტევადობა

სიმძლავრე (VA)

100 000 VA

სიმძლავრე (W)

100 000 W

ტოპოლოგია

Online (ორმაგი გარდაქმნა)

შემავალი

შემავალი ძაბვის დიაპაზონი

138~305 Vac for 40% load;
305~485 Vac for 100% load

ბატარეა

ბატარეის ტიპი (UPS)

VRLA (Lead acid maintenance free battery)

მართვა

სერიული პორტი

RS232, RS485

SNMP მზადყოფნა

SNMP card (Optional)

ფიზიკური

ზომები

600 × 1200 × 850 mm (23.62 × 47.24 × 33.46 in)

სიმძლავრე (VA/W)

UPS კარადა

100k

მოდული

HPM3320E-RM (20K)

მაქს. რაოდენობა

5

შესასვლელი

ნომინალური ძაბვა (Vac)

380/400/415 (3Ph+N+PE)

სამუშაო ძაბვის დიაპაზონი (Vac)

138~305 for 40% load;
305~485 for 100% load

სიმძლავრის კოეფიციენტი

≥0.99

ჰარმონიული დამახინჯება (THDi)

≤3% (100% Linear load)

Bypass ძაბვის დიაპაზონი (Vac)

Max. voltage: 220: +25% (Optional +10%, +15%, +20%);
230: +20% (Optional +10%, +15%);
240: +15% (Optional +10%);
Min. voltage: -45% (Optional -10%, -15% -20%, -30%)

Bypass სიხშირის დიაპაზონი (Hz)

50/60±10%

გამოსასვლელი

ნომინალური ძაბვა (Vac)

380/400/415 (3Ph＋N＋PE)

ძაბვის რეგულაცია

±1%

გამოსასვლელი სიხშირე (Hz)

Line mode: Synchronize with input, when the input frequency >±10% (±1%/±2%/±4%/±5% optional), output 50/60 (±0.1);
Bat. mode: (50/60±0.1%)

კრest-ფაქტორი

3:1

ჰარმონიკული დამახინჯება (THDv)

≤1% with linear load;
≤3% with nonlinear load

გადატვირთვა ინვერტორის რეჟიმში

≤110% 60min, ≤125% 10min, ≤150% 1min, >150% 1.2s shut down inverter

გადატვირთვა Bypass რეჟიმში

30℃: 135% for long term;
40℃: 125% for long term;
>1000%, 100ms

ეფექტურობა

AC რეჟიმი

Up to 95.8%

ECO რეჟიმი

Up to 99%

HECO რეჟიმი

Up to 99%

ბატარეა

აკუმულატორის ძაბვა (Vdc)

±180/192/204/216/228/240/252/264/276/288/300 (30/32/34/36/38/40/42/44/46/48/50pcs, 36pcs default, 36~50pcs output power factor 1.0, 32~34pcs output power factor 0.9, 30pcs output power factor 0.8)

დამუხტვის დენი (მაქს.) (A)

18

მართვა

LCD დისპლეი

Line voltage, Bypass Mode, Battery Low, Battery Fault, Overload & UPS Fault

განგაში

Line Failure, Battery Low, Overload, System Fault

საკომუნიკაციო პორტები

RS232, RS485, Parallel, LBS, BMS, Dry contact port, Relay card (Optional), SNMP card (Optional), Battery temperature sensor (Optional)

სისტემის ფუნქციები

გადახურება

Line Mode: Switch to Bypass;
Backup Mode: Shut down UPS immediately

თვითდიაგნოსტიკა

Upon Power On and Software Control

გენერატორის შესასვლელი

Support

EPO

Shut down UPS immediately

გარემო პირობები

სამუშაო ტემპერატურა (℃)

0~40

შენახვის ტემპერატურა (℃)

-25~55

ტენიანობის დიაპაზონი

0~95% (Non condensing)

სიმაღლე ზღვის დონიდან (მ)

<1000, derating required when >1000

ფიზიკური

ზომები (სიგანე×სიღრმე×სიმაღლე, მმ), UPS კარადა

600×850×1200

ზომები სიგანე×სიღრმე×სიმაღლე (მმ), ენერგომოდული

440×620×86 (2U)

სტანდარტები

უსაფრთხოება

IEC/EN 62040-1, IEC/EN 62477-1

EMC

IEC/EN 62040-2 (IEC 61000-2-2, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11)

წარმადობა

IEC 62040-3: 2021, EN IEC 62040-3: 2021
