Код товара: #ALL-003486

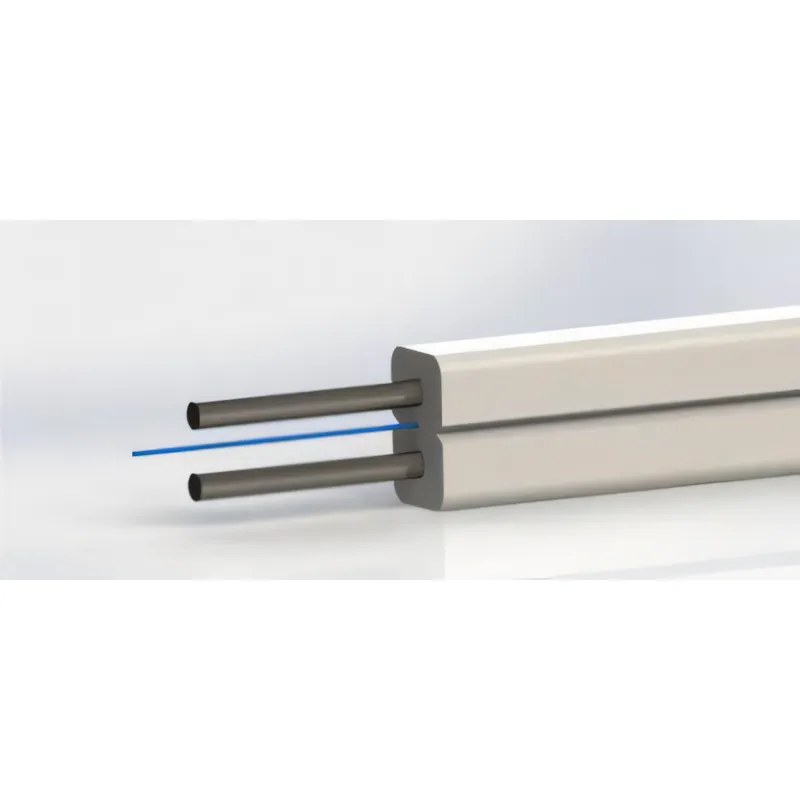

Дроп-кабель 657A2, для внутреннего применения, белый, 2км

ZTT · GJXH-1B6a2-2km

Дроп-кабель 657A2, для внутреннего применения, белый, 2км

  • Тип волокнаОдномодовое
309.46 ₾

С НДС

  • В наличии
309.46 ₾

С НДС

  • В наличии
Количество
1

ОплатаКартойБанковским переводом
Техническая документация (откроется в новой вкладке)

Сравнить с похожими

Полное сравнение

Описание

Дроп-кабель ZTT GJXH-1B6a2-2km предназначен для прокладки внутри помещений. Он содержит 1 одномодовое оптическое волокно стандарта G.657A2 и выпускается в белой оболочке из LSZH.

Волокно в кабеле имеет синий цвет, а в качестве упрочняющего элемента используется стальная проволока диаметром 0.45 мм. Сечение кабеля составляет 3.0(±0.2)*2.0(±0.2) мм, рабочая температура от -20 до +60 °C (от -4 до 140 °F).

Основные преимущества:

  • Стандарт волокна G.657A2, тип волокна одномодовое, 1 волокно в кабеле
  • Оболочка из LSZH белого цвета, внешняя оболочка также из LSZH
  • Затухание на 1310 нм: до 0.35 дБ/км до кабелирования и до 0.40 дБ/км после кабелирования
  • Затухание на 1550 нм: до 0.21 дБ/км до кабелирования и до 0.25 дБ/км после кабелирования
  • Потери на макроизгибе на 1550 нм: до 0.05 дБ при 1 витке радиусом 7.5 мм, до 0.10 дБ при 1 витке радиусом 10 мм, до 0.03 дБ при 10 витках радиусом 15 мм
  • Радиус изгиба: 15 мм в статике и 30 мм в динамике
  • Стальная проволока диаметром 0.45 мм в качестве упрочняющего элемента

Характеристики 33

Открыть PDF со спецификацией(откроется в новой вкладке)

Оптика

კაბელის ტიპი
Indoor drop
ბოჭკოების / პორტების რაოდენობა
1
ბოჭკოს სტანდარტი
G.657A2
Тип волокна
Одномодовое

Оболочка и огнестойкость

Материал оболочки
LSZH

Формат

Цвет
Белый

Физические параметры

Рабочая температура
-20 … +60 °C (-4 … 140 °F)

Полная спецификация

Данные производителя, 26 параметров

Оптические характеристики

Затухание на 1310 nm
Before cabled ≤ 0.35 dB/km;
After cabled ≤0.40 dB/km
Затухание на 1550 nm
Before cabled ≤ 0.21 dB/km;
After cabled ≤0.25 dB/km
Длина волны нулевой дисперсии
1300~1324 nm
Наклон нулевой дисперсии
≤ 0.092 ps/(nm2·km)
Длина волны отсечки кабеля λcc
≤ 1260 nm
Диаметр модового поля (MFD) на 1310 nm
8.4~9.2 µm
Диаметр модового поля (MFD) на 1550 nm
9.3~10.3 µm
Групповой показатель преломления (типовой) на 1310 nm
1.466
Групповой показатель преломления (типовой) на 1550 nm
1.467
Потери на макроизгибе (1 виток, радиус 7.5mm) на 1550nm
≤ 0.05 dB
Потери на макроизгибе (1 виток, радиус 10mm) на 1550nm
≤ 0.10 dB
Потери на макроизгибе (10 витков, радиус 15mm) на 1550nm
≤ 0.03 dB

Геометрические характеристики

Диаметр оболочки
125 ± 0.7 µm
Некруглость оболочки
≤ 0.7 ％
Диаметр покрытия
235~255 µm
Ошибка концентричности покрытия/оболочки
≤ 12.0 µm
Некруглость покрытия
≤ 6.0 ％
Ошибка концентричности сердцевины/оболочки
≤ 0.5 µm

Размеры и конструкция кабеля

Оптическое волокно: количество волокон
1
Цвет оптического волокна
Blue
Материал силового элемента
Steel wire
Диаметр силового элемента
0.45mm
Материал внешней оболочки
LSZH
Цвет внешней оболочки
White
Диаметр кабеля
3.0(±0.2)*2.0(±0.2)mm

Механические и климатические характеристики

Радиус изгиба
Static 15mm;
Dynamic 30mm
